工業電視監控系統是工業自動控制和社會安防的重要組成部分。本公司設計的工業電視監控系統，廣泛應用于煤礦井下、選煤廠、煤礦生產廣場、電廠等場所。 系統的主要功能特點： 工業電視監控系統選用可靠的攝像儀和傳輸介質，基于強大的視頻管理平臺，實現了電視圖像與工業監控、調度通信、安全監測、礦井通風等系統的視頻聯動；所謂視頻聯動，就是：將要操作設備的現場、呼叫區域、瓦斯超限的區域等處的電視圖像隨著操作或報警信號聯動，單獨顯示在事先預定的位置上。
系統架構

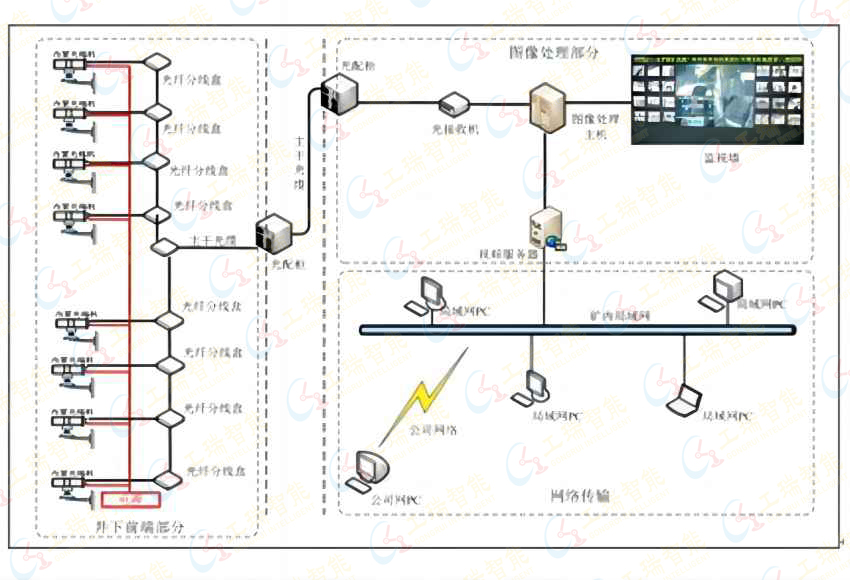

1、 光纖工業電視監控系統
該電視監控系統主要由攝像儀、傳輸光纜、光端機和顯示屏幕組成。
2、基于環形工業以太網的電視監控系統
該系統采用網絡攝像儀，利用環網作為傳輸信號的通道將信號解碼處理后進行分配、錄像、顯示。
3、地面多點集中供電式視頻監控系統
該系統使用于地面選煤廠、篩選系統、廠區安防監控等場合，采用局部集中供電模式，提高了系統運行的可靠性。
4、圖像處理與顯示設備
對一個完整的視頻監控系統，除了各種攝像儀和信號傳輸介質（或通道）外，還要有圖像處理和顯示設備。圖像處理設備包括：解碼器、視頻分配器、硬盤錄像機、視頻服務器、視頻矩陣、網絡視頻監控軟件等。傳統的電視顯示設備多采用監視器，隨著科技的發展，現有的顯示設備很豐富，包括液晶監視器、DID液晶拼接大屏、DLP無縫拼接大屏、DNP投影大屏。這些顯示裝備各有特點，用戶將根據需求選擇。
