氣體檢測及預警系統是針對易燃?xì)怏w、易爆氣體、有毒氣體、粉塵、風速、風壓、濕度、溫度、饋電狀態、風門狀態、風筒狀態、通風機等進行實時在線監控分析，并實現甲烷超限聲光報警、斷電和甲烷風電閉鎖控制等功能，形成直觀結果，使生產管理人員掌握化工生產車間的危險氣體實時動態信息，并能查詢危險氣體在過去時間的變化動態，對可能引發危險事故的因素及時排除，把危險控制在始發階段，以實現化工生產的安全、持續、高效進行。

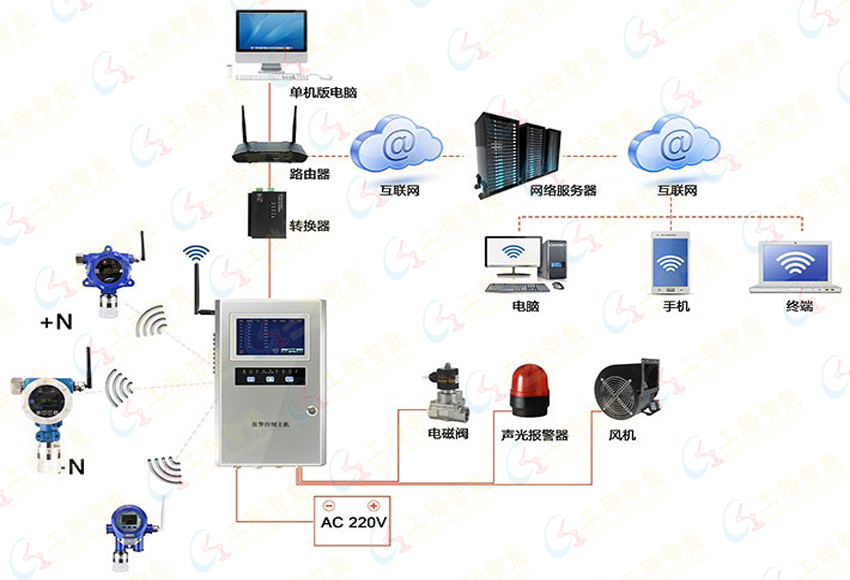

系統硬件配置
本系統為每套局扇配置PLC控制分站一臺。PLC控制分站的PLC選用西門子系列產品。在地面監控室配置監控計算機兩臺，互為熱備用。
PLC控制分站的特點
PLC控制分站采用雙電源供電，保證控制分站供電的可靠性，當一路斷電后另一路電源自動投入。PLC控制分站留有各種傳感器接入端口，能實時采集的相關傳感器信息，及風機的運行信號，當氣體或粉塵濃度超標時自動報警，并自動啟動風機。
本系統設置兩種操作模式：就地、遠控。當PLC操作箱選擇按鈕在就地位置上時，只能通過PLC控制箱的按鈕進行風機切換操作，地面監控計算機只能監視風機狀態。在遠控位置上時，上位機和就地都可以進行切換及相應操作。定時切換需要在遠控位時才有效。
