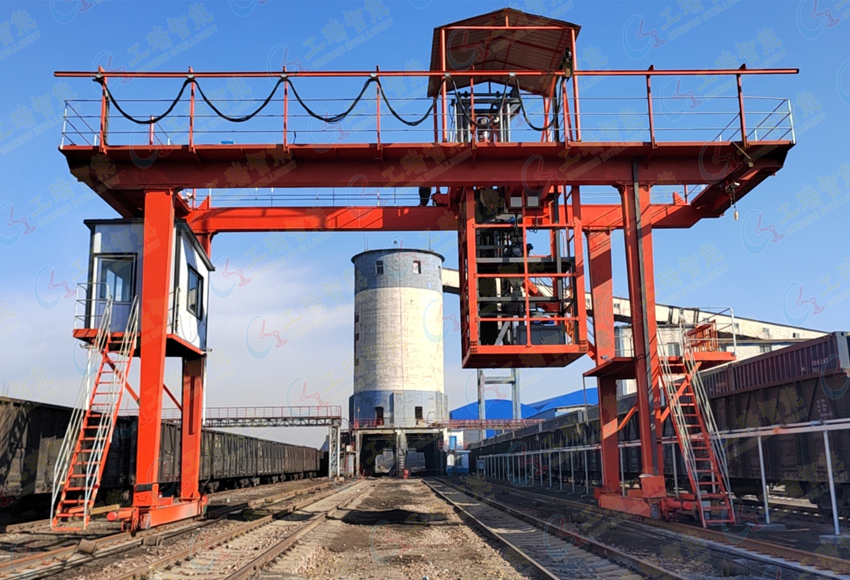

火車采樣系統是針對火車運輸原料采制樣專門而設計的一種機械化采制樣設備，實現全平面及全斷面的多點連續取樣采樣，計算機按GB 475-1996標準布點采樣隨機生成采樣坐標，排除人為干擾因素，保證了采樣的公正性和客觀性。 該設備按照結構形式可分為橋式、門式、懸臂式。整套系統集機械、電氣和電腦控制為一體，其標準配置由大小行車、采樣系統、升降機構、制樣系統、樣品收集系統、棄料處理系統和電氣控制系統等部分組成。廣泛用于鋼鐵、焦化、煤炭、冶金、化工、港口等行業。
用超聲波或激光定位裝置，可準確確定采樣點位，并且通過計算機控制系統隨機自動生成采樣點位，無規律可循。
根據所采物料種類不同，可以匹配相應的全斷面螺旋鉆，短螺旋鉆，精粉取樣器等。廣泛適用于煤炭，礦石，燒結，精粉等行業。
配置有樣品自動收集器，可實現自動分礦集樣，并可通過連接裝置與全自動制樣機對接實現采制一體式布局。
系統與車輛識別系統匹配，自動獲取待采車輛的相關信息（車牌號、采樣編號、車廂尺寸，拉筋位置等）并通過上位機控制系統接受燃料集中管控系統的遠程管控，自動生成或接受管控系統下發采樣方案，實現無人為干預全自動采樣
設備特點
高強度材質：采樣頭采用合金材料，具有切割、破碎、縮分功能。壽命周期更長。
多重保護：采樣頭具有機械和電氣保護裝置，并裝有防鉆底裝置。當采樣頭鉆到車廂拉筋時能夠自動抬起，同時進行補采?！ ?/span>
旁路系統：對大水分含量或其他不宜在線破碎的樣品，設置有旁路系統，可直接收集所采樣品；
故障報警：系統征集具有故障報警、自動診斷、故障類型和故障點信息提示功能，便于故障查找及維修。
多重控制方式：系統控制分為全自動、半自動、手動運行。根據現場情況的需求不同選用不同的控制方式。
全方位視頻監控系統：整套設備的運行情況通過攝像機監控實時顯示出來，
自動化程度高：整個采制樣過程通過計算機及PLC全自動控制，工作可靠，代表性高。
數據報表功能：采制樣過程配置通訊接口，數據實時共享，自動存儲、自動打印，方便遠程查詢數據，每次采樣有據可查。
標準化生產
螺旋式采樣系統根據ASTM D-4916“機械螺旋鉆取樣的標準”進行的設計、生產和制造。采樣通過計算機按GB 475-1996標準布點采樣隨機生成采樣坐標。標準規定了螺旋鉆取樣的采集、破碎和縮分指導原則。保證了采集樣品的代表性和設備的可靠性。
技術參數
| 采樣品種 | 礦石、精礦粉、煤、燒結、石灰石等 |
| 操作方式 | 無人值守、自動采樣制樣 |
| 采樣時間 | ≤90s/ 點 |
| 采樣方式 | 分層隨機采樣 |
| 采樣粒度 | ≤110mm |
| 適應水分 | ≤18% |
| 破碎粒度 | 6mm/13mm（煤炭） |
| 留樣量 | 2kg/ 次 |
| 棄樣方式 | 棄料至原車廂或棄料倉 |
